全自动卸瓶垛

全自动卸瓶垛

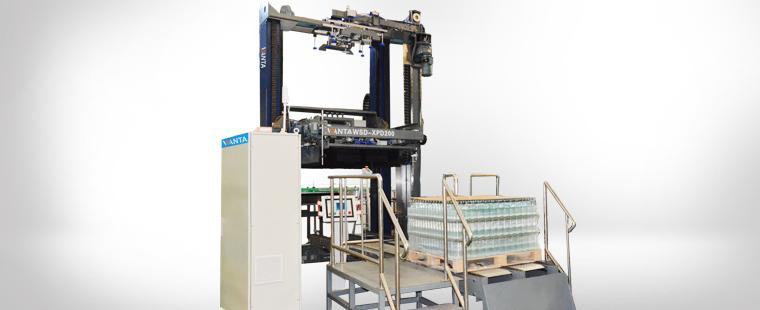

全自动卸瓶垛机主要运用于将整垛待卸的玻璃瓶(PET瓶,易拉罐)卸到输瓶送链上,以便进行整线生产。设备包括:输入平台、解包、井底平台、空托盘平台、升降结构、输瓶平台、卸层隔板机构、输送小车等几大部分。生产速度可达20000-50000BPH。

设备概述

全自动卸瓶垛机适用于从垛盘上整垛地将玻璃瓶、易拉罐或PET瓶卸至输送线上。本设备属于通用设备,可广泛适用于啤酒、饮料、食品、化工、医药等行业的各种不同瓶形的卸瓶需要。

设备型号

型号

XPD200(200A)

XPD300

XPD400(400A/400Y)

XPD500(500P/500T)

产能(/小时)

20000-30000

<36000

<48000

40000-50000

应用范围

低位卸瓶

高位卸瓶

高位卸瓶

高位卸瓶

设备尺寸(mm)

4950*2480*4230

3700*2416*4345

3700*2416*4345

3700*2416*4345

托盘规格(mm)

1200*1000*150

1100*1100*150

1200*1000*150

1100*1100*150

1200*1000*150

1100*1100*150

1200*1000*150

1100*1100*150

瓶直径(mm)

Ø50~110mm

Ø50~110mm

Ø50~110mm

Ø50~110mm

瓶高度(mm)

70~320mm

70~360mm

70~360mm

70~360mm

适用瓶型

玻璃瓶/易拉罐/PET

玻璃瓶/易拉罐/PET

玻璃瓶/易拉罐/PET

玻璃瓶/易拉罐/PET

操作人数()

2

2

2

2

设备构成

1、主机
   主机包括:主机架、升降井、输瓶小车、吸盘机构、输板小车、层隔板收集架。
2、链条输送线
   链条输送线上有1600标准长的输垛、2400长的解包平台和转垛。
3、输瓶平台
   主输送带采用不锈钢链板传送。侧板材料为不锈钢,链轮对开式,方便更换
4、操作平台
   立柱采用100mm×100mm×5mm方管,横梁和加强筋采用12#槽钢,表面热浸锌处理。栅格式防滑结构。
5、板仓机,最大宽度尺寸可调节到1200;可收集和释放托盘。
6、解包平台
   解包平台的脚踏板为镀锌花纹板。
7、叉车防护

   叉车防护用来保护链条输垛不被叉车撞击,和防止托盘放偏。

工作原理

通过主机的上下提升机构提升待卸的瓶垛,每次提升一层瓶高的高度,通过主机上端的出瓶输送机构将提升上来的瓶输送到输送带上,每次输送一整层瓶,同时出瓶输送机构上的吸盘将层隔板吸住并送至层隔板回收机构。如此循环,直至完成整个瓶垛的卸瓶工作。

竞争优势

1、整列或者整层的抓取和放置;
2、安全防护装置在设备出现异常情况能自动停机并报警;
3、结构简单易维护;
4、自动化、智能化程度高。

行业应用

全自动卸瓶垛机广泛应用于啤酒、饮料等行业。
