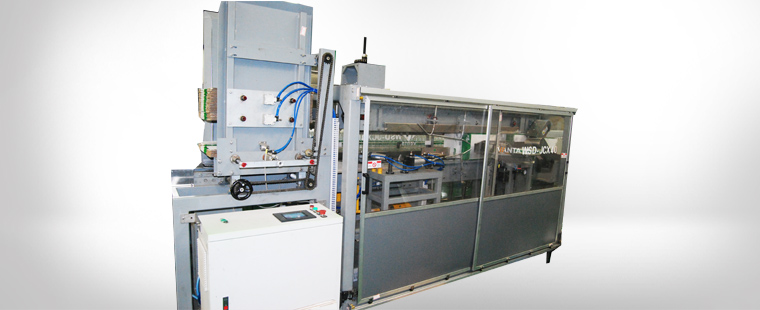

1、机器框架
     机器整体框架由底架，前后支架，上横梁等构成，附加防护门，和一些保护开关等。
2、上下链传动装置
     整体为链传动，挡板带着从半自动上纸箱装置落下的纸板到达开箱→折内页→折外页→封胶带→出口落下，完成整个开箱过程，结构简单易维护，传动效果显著。
3、开箱装置
     由一个小型伺服电机驱动一安装吸盘的摆臂做90度往复摆动完成开箱，纸板底下由装有吸盘的两小型气缸固定纸板，小型伺服电机驱动和装有吸盘的两小型气缸都安装在一曲柄滑块机构中使得它们能同步做往返直线运动，纸板开箱平稳，准确，高效。
4、内页折叠装置
     内页折叠装置是由两组四连杆机构组成，由气缸提供动力，动作易控制。
5、外页折叠装置
     本成型机外折页是一套被动折页装置，通过两导向杆迫使外页成型，结构简单，成型可靠。
6、封胶带装置
     封胶带装置是本机关键部件，主要由前动装置和后动装置构成，当上下链传动装置把成型好的纸箱通过此装置时，此装置能平稳的把胶带粘贴在纸箱底部。
7、半自动上纸箱装置
     半自动上纸箱装置主要由两支架和三组气缸组成，每组气缸为两个一左一右，有节奏的把堆积好的纸板分三级从上往下落下到下部链传动装置中，此结构紧凑，能使得堆积好的纸板快速有序的落到下部链传动装置中。
8、气动及真空系统
     气动系统由气源三联体、电磁阀、单向节流阀及气缸等组成；真空系统由真空发生器、吸盘及电控元件等组成，通过上下吸盘的吸放动作,完成纸箱成型。
9、电气控制装置
     主要由电控柜、PLC、触摸屏、变频器及一系列光电检测装置组成。
